鋼絲繩破斷原因和報廢程度解說
鋼絲繩破斷原因和報廢程度解說
編輯:北京凌鷹起重 瀏覽:4497 時間:2019-03-18
-
什么原因容易造成鋼絲繩破斷？
-
、與在滑車、卷筒上穿繞的次數油罐。鋼絲繩在滑車、卷筒上沒穿繞一次，鋼絲繩就由直變彎，再由彎變直，在這個過程中鋼絲繩必然受到損壞，所以穿繞次數越多，超載越嚴重，導致容易磨損破斷。
-
與滑車、卷筒直徑油罐。滑車和卷筒的直徑越小，則鋼絲繩的彎曲越嚴重，也就越容易損壞。
-
什么原因容易造成鋼絲繩破斷？
-
、與在滑車、卷筒上穿繞的次數油罐。鋼絲繩在滑車、卷筒上沒穿繞一次，鋼絲繩就由直變彎，再由彎變直，在這個過程中鋼絲繩必然受到損壞，所以穿繞次數越多，超載越嚴重，導致容易磨損破斷。
-
與滑車、卷筒直徑油罐?；嚭途硗驳闹睆皆叫?，則鋼絲繩的彎曲越嚴重，也就越容易損壞。
-
與工作級別和使用環境（溫度、腐蝕氣體）有關。
-
與使用、保管、維修有關。
-
捆綁時與鋼絲繩彎曲的曲率半徑油罐。最主要是因為鋼絲繩繞過滑車吊物時，鋼絲繩在強大推應力下，反復彎曲與反復擠壓摩擦，引起金屬疲勞與磨損，表面的鋼絲逐漸這段。
-

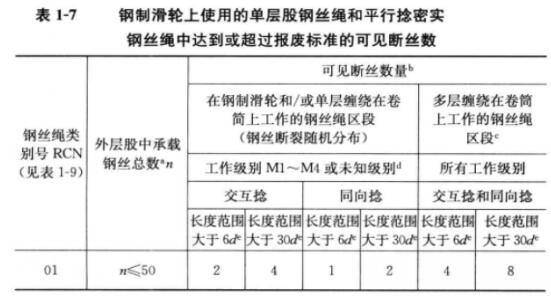

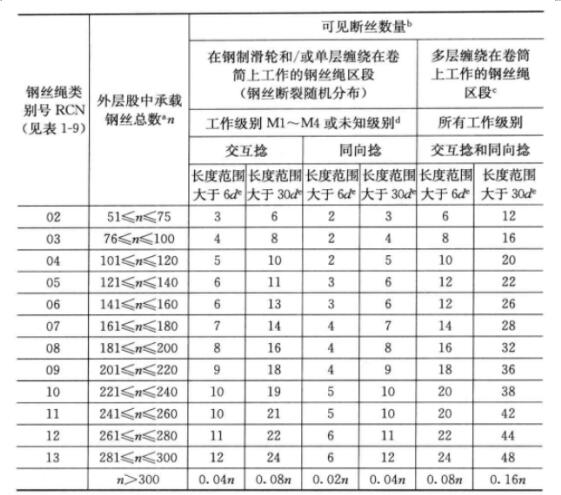

鋼絲繩在使用到什么程度屬于報廢
-
-
注：1、具有外層股且每股鋼絲繩<=19根的西魯型（Seale）鋼絲繩（如6x19西魯型），在表中被分列于兩行，上面一行構成為正常放置的外層股承載鋼絲的數目。
2、在多層吵擾卷筒區段上述數值電可適用于在滑輪工作的鋼絲繩的其他區段，該滑輪是用合成材料制成的或具有合成材料輪襯。但不適用于在專門用合成材料制成的或以合成材料襯組合的單層卷繞的滑輪工作的鋼絲繩。
a)本標準中的填充鋼絲未被視為承載鋼絲，因而不包含在n值中。
b)一根斷絲會有兩個斷頭（按一根鋼絲計數）。
c)這些數值適用于在躍層區和由于纏如角影響重疊層之間產生干涉而損壞的區段（且并非盡在滑輪工作和不纏繞的卷筒上的鋼絲繩的那些區段）。
d）可將以上所列斷絲數的兩倍數值用于已知其工作級別為M5-M8的機構；參見GB/T 24811.1—2009.
e)d-鋼絲繩公稱直徑。
其他新聞:
